一、工作原理

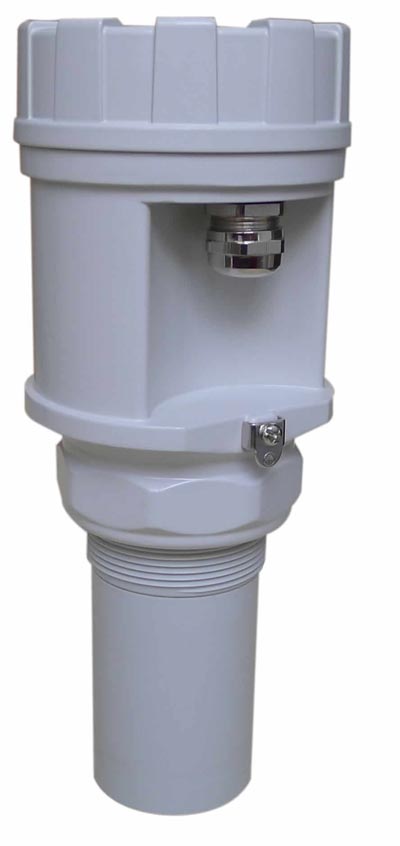

超聲波物位變送器是由設計于一體的超聲波探頭和電子單元構成。變送器安裝于被測容器上部，在電子單元的控制下，探頭向被測物體表面發射一束超聲波脈沖，聲波被物體表面反射，部分回波由探頭接收到并轉換為電信號。從超聲波的發射到被重新接收，其時間與從探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的超聲波的傳播速度，就可以計算出被測距離。通過換算，即可得知物位值。
超聲波在氣體中的傳播速度受氣體溫度所影響，因此變送器工作時需要檢測氣體溫度，對聲速進行補償，以保證測量精度。
超聲波物位變送器在發射超聲波脈沖時，不能同時檢測回波。因此從探頭表面向下開始的一小段距離為盲區。被測的最高物位如進入盲區，儀表將不能正確檢測，會出現誤差。如果需要，可以將變送器加高安裝。
